24 V, 3000 U/min, 1,11 Nm, 350 W, 12 A, 85 x 75 mm, bürstenloser Gleichstrommotor
Hersteller-Teilenummer: 85BL02302-0350-XXX
Rahmengröße: 85x85mm
Nennspannung: 24V
Nenngeschwindigkeit: 3000 U/min
Nenndrehmoment: 1,11 Nm
Leistung: 350 W
- Schnelle Lieferung
- Qualitätskontrolle
Anpassung möglich
Produkteinführung
Allgemeine Spezifikation
|
Wicklungstyp |
Stern |
|
Axiales Spiel der Welle |
0.025mm |
|
Umgebungstemperatur |
-20 Grad ~55 Grad |
|
Umgebungsfeuchtigkeit |
<85% ( without condensation ) |
|
MAX.Radialkraft |
95N@10mm vom Flansch entfernt |
|
MAX.Axialkraft |
30N |
|
Isolationsklasse |
Klasse b |
|
Isolationswiderstand |
100 MΩMin.@500 VDC |
Verdrahtung
|
Leitung Nr. |
Bleifarbe |
Bleimessgerät |
Funktion |
Beschreibung |
|
1 |
Rot |
UL1007/26AWG |
VCC (VCC) |
Versorgungsspannung für Hall-Sensoren |
|
2 |
Schwarz |
GND |
Masse für Hall-Sensoren |
|
|
3 |
Gelb |
HALLE A |
||
|
4 |
Weiß |
HALLE B |
||
|
5 |
Blau |
HALLE C |
||
|
6 |
Orange |
UL1007/18AWG |
Phase A |
|
|
7 |
Grün |
Phase B |
||
|
8 |
Braun |
Phase c |
Technische Spezifikation
|
Modell Nr. |
Nennspannung |
Geschwindigkeit |
Nenndrehmoment |
Leistung |
Nennstrom |
Leerlaufgeschwindigkeit |
Leerlaufstrom |
Widerstand/Linie-Linie |
Induktivität/Leitung-Leitung |
Gegen-EMF-Konstante |
Länge |
|
VDC |
U/min |
N.m |
W |
A |
U/min |
A |
Ω |
Mh |
V/Krpm |
Mm |
|
|
85BL02302-0350-XXX |
24 |
3000 |
1.11 |
350 |
12 |
5300 |
1.02 |
0.1 |
0.22 |
4.8 |
75 |
Mechanische Dimension

Produktdetail
Anwendung: Modellflugzeuge, medizinische Geräte, Haushaltsgeräte, Elektrofahrzeuge, Präzisionsinstrumente usw.
Original: Jiangsu, China
Zertifizierung: ISO9001, CE, ISO14001 usw.
Preis ist verhandelbar
Zahlungsziel: TT
Verpackung: Exportstandard
1 Jahr Garantie
MOQ: Variiert je nach Modell
Liefertermin: ca. 30-35 Tage (Bei dringenden Bestellungen können wir die Lieferung beschleunigen);
Markt: USA/Südkorea/Schweden/Deutschland/Italien, Spanien usw.
Beliebte label: 24 V 3000 U/min 1,11 nm 350 W 12 A 85 x 75 mm bürstenloser Gleichstrommotor, China 24 V 3000 U/min 1,11 nm 350 W 12 A 85 x 75 mm bürstenloser Gleichstrommotor Hersteller, Zulieferer, Fabrik
Das könnte dir auch gefallen
-

Runder NEMA 14 Bipolar 0,9 Grad 0.034 Nm (4,72 oz.in...
-

NEMA 16 Bipolar 1,8 Grad 0,13 Nm (18,1 oz.in) 0,5 A ...
-

60x60mm 400W 3000U/min 1,27Nm 48VDC Servomotor
-

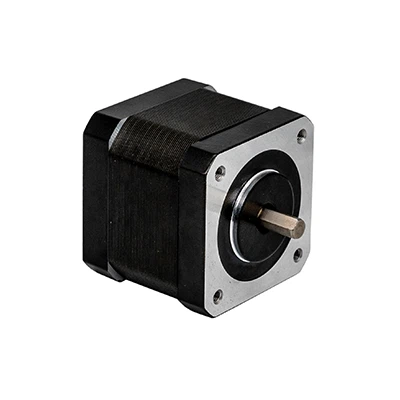

NEMA 17 Bipolar 1,8 Grad 0,21 Nm (29,1 oz-in) 0,42 A...
-
