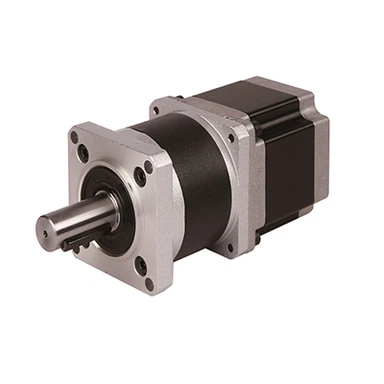

NEMA34-Getriebeschrittmotor
Der NEMA34-Getriebeschrittmotor mit einer Baugröße von 86x86mm kombiniert ein Präzisionsplanetengetriebe mit einem NEMA34-Schrittmotor. Es gibt 3 Standardmodelle mit Getriebemotoren dieser Serie und das maximale Drehmoment, das sie erreichen können, beträgt 82 kg.cm (1139 oz-in). Mit einem breiten Übersetzungsbereich von 3:1 bis 250:1 bieten sie Abtriebsdrehzahlen von 12 bis 1000 U/min. Durch die große Auswahl an Übersetzungsverhältnissen kann der Motor ein höheres Drehmoment liefern und bei niedrigeren Drehzahlen effektiv arbeiten, wodurch er sich besonders für Anwendungen eignet, die eine präzise Steuerung und erhebliche Leistung erfordern.
- Schnelle Lieferung
- Qualitätskontrolle
Anpassung möglich
Produkteinführung
Abmessung (Einheit =mm)
Getriebeparameter
| Bühne | Eine Bühne | Zweistufig | Dreistufig | ||||||||||||||||||
| Untersetzungsverhältnis | 3 | 4 | 5 | 7 | 9 | 12 | 15 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 | 100 | 125 | 140 | 175 | 200 | 250 |
| Nennausgangsdrehmoment (Nm) | 33 | 46 | 48 | 49 | 46 | 42 | 46 | 44 | 44 | 46 | 44 | 46 | 44 | 46 | 47 | 42 | 44 | 42 | 44 | 42 | 44 |
| Nenneingangsdrehzahl (U/min) | 3000 | ||||||||||||||||||||
| Spiel (arcmin) | 10Max | 18Max | 25Max | ||||||||||||||||||
| Länge L1 | 118 | ||||||||||||||||||||
Technische Spezifikation
| Modell Nr | Polar | Motorlänge | Nennspannung | Strom/Phase | Widerstand/Phase | Induktivität | Haltemoment | |
| Bipolar | Mm | V | A | Ω | Mh | oz-in | kg.cm | |
| 86H066H-6004C | 66 | 1.44 | 6 | 0.24 | 1.27 | 357 | 25.7 | |
| 86H099H-3004C | 99 | 5.4 | 3 | 1.8 | 16 | 944 | 68 | |
| 86H023H-6004C | 123 | 3.6 | 6 | 0.6 | 3.9 | 1139 | 82 | |
Anmerkung: Kunden müssen lediglich die Drehzahl und das Drehmoment des endgültig fertiggestellten Motors angeben, und wir wählen den geeigneten Motor und das passende Getriebe für Ihre Anwendung aus.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen Stirnrädern und Schrägverzahnungen bei Schrittmotoren mit Getriebe?
A: Der Hauptunterschied zwischen Stirnrädern und Schrägrädern bei Schrittmotoren mit Getriebe ist die Zahnausrichtung. Stirnräder haben gerade, parallele Zähne, die direkt ineinandergreifen, was mehr Lärm und Vibrationen verursacht, aber ein höheres Drehmoment liefert. Schrägverzahnungen haben schräge Zähne, was Geräusche und Vibrationen reduziert, aber zu einem geringeren Drehmoment führen kann und mehr axialen Platz erfordert. Schrägverzahnungen werden oft für Anwendungen gewählt, bei denen es auf Geräuschentwicklung und reibungslosen Betrieb ankommt.
F: Benötigen Getriebe-Schrittmotoren einen separaten Treiber oder Controller?
A: Ja, für den Betrieb von Schrittmotoren mit Getriebe ist normalerweise ein separater Treiber oder Controller erforderlich. Der Treiber übersetzt Steuersignale von einem Mikrocontroller oder Computer in präzise Schrittbefehle und steuert so die Drehung des Motors. Der Treiber sendet den entsprechenden Strom an die Motorwicklungen und sorgt so für eine präzise Bewegung. Der Treiber und der Motor arbeiten zusammen, um kontrollierte Bewegungen in Anwendungen wie Robotik, CNC-Maschinen und 3D-Druckern zu erreichen.
F: Können Sie die Verpackung Ihrer Motoren beschreiben?
A: Unsere Motoren sind sicher in stoßdämpfendem Schaumstoff verpackt. Jeder Motor ist in einer individuellen Tasche im Schaumstoff untergebracht, um mögliche Schäden durch den Kontakt mit anderen Motoren zu verhindern und den Strapazen des Transports, einschließlich intensiver Vibrationen, standzuhalten.
F: Gibt es Rabatte für Großbestellungen?
A: Ja, wir bieten Rabatte für große Bestellungen an, und die spezifischen Rabattsätze variieren auch je nach Modell. Für weitere Informationen wenden Sie sich bitte an unser Vertriebsteam.
