Was ist ein Hybrid-Schrittmotor?

AHybrid-SchrittmotorWie der Name schon sagt, handelt es sich um einen Hybrid aus zwei existierenden Schrittmotortypen: dem Schrittmotor mit variabler Reluktanz (VR) und dem Schrittmotor mit Permanentmagnet (PM). Mit fortschreitender Technologie steigt der Bedarf an Präzision und Anpassungsfähigkeit, was den Hybrid-Schrittmotor zu einem zentralen Innovationsschwerpunkt macht. In diesem Blog stellen wir die Hybrid-Schrittmotoren unter verschiedenen Aspekten vor, einschließlich ihrer einzigartigen Struktur, Funktionsprinzipien, Vorteile und Anwendungen.

I Hybrid-Schrittmotorstruktur

Der Hybrid-Schrittmotor zeichnet sich durch ein einzigartiges Design aus, das die besten Eigenschaften verschiedener Schrittmotortypen vereint. Im Kern besteht es aus zwei Hauptkomponenten: dem Stator und dem Rotor. Der Stator besteht aus laminiertem ferromagnetischem Material, umgibt den Rotor und verfügt über gezahnte Pole, die in einem radialen Muster angeordnet sind. Diese Pole sind mit Statorwicklungen umwickelt und bilden das kritische Magnetfeld, das für den Betrieb des Motors erforderlich ist.

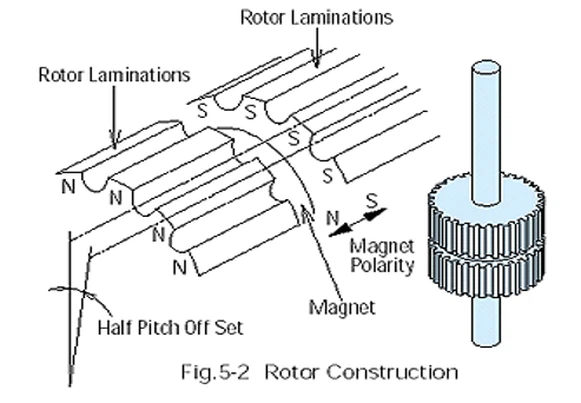

Der in der Mitte des Motors platzierte Rotor hingegen ist mit einem Permanentmagneten und einer eigenen Verzahnung ausgestattet. Dieser Magnet interagiert während des Betriebs mit dem Magnetfeld des Stators und erhöht so die Effizienz und Präzision des Motors. Diese geniale Mischung aus variablen Reluktanz- und Permanentmagnetprinzipien in der Struktur des Hybrid-Schrittmotors führt zu einem leistungsstarken und anpassungsfähigen elektromechanischen Gerät und macht ihn zur bevorzugten Wahl für Anwendungen, die Genauigkeit und Vielseitigkeit erfordern.

II Hybrid-Schrittmotor-Funktionsprinzip

Das Funktionsprinzip eines Hybrid-Schrittmotors beruht auf einem harmonischen Zusammenspiel magnetischer Kräfte. Wenn der Motor in Betrieb ist, werden die Statorwicklungen nacheinander mit Strom versorgt und erzeugen so ein Magnetfeld, das die Zähne des Rotors anzieht. Dieser Prozess folgt dem Prinzip der variablen Reluktanz und gewährleistet so eine präzise Bewegung und Positionierung.

Gleichzeitig trägt der mit einem Permanentmagneten ausgestattete Rotor zum Haltemoment bei. Dieses Haltemoment verhindert unbeabsichtigte Schaltvorgänge bei stillstehendem Motor und erhöht so die Stabilität des Betriebs. Der feine Tanz zwischen dem Prinzip der variablen Reluktanz und dem Permanentmagnetprinzip definiert die Funktionsweise eines Hybrid-Schrittmotors und macht ihn zu einem zuverlässigen und präzisen Werkzeug bei der Umwandlung elektrischer Impulse in kontrollierte mechanische Bewegungen.

III Vorteile des Hybrid-Schrittmotors

Der Hybrid-Schrittmotor zeichnet sich durch zahlreiche Vorteile in der Welt der elektromechanischen Systeme aus.

Ein wesentlicher Vorteil von Hybrid-Schrittmotoren ist ihre Fähigkeit, in Bewegungssteuerungssystemen eine hohe Auflösung bereitzustellen. Diese Motoren verfügen im Vergleich zu herkömmlichen Schrittmotoren über eine feinere Schrittauflösung und ermöglichen so eine präzise Positionierung und sanftere Bewegungen. Diese Eigenschaft ist besonders wichtig bei Anwendungen wie 3D-Druck, CNC-Bearbeitung und Robotik, bei denen Genauigkeit und Präzision von größter Bedeutung sind.

Hinsichtlich des Drehmoments bieten Hybrid-Schrittmotoren eine hervorragende Balance zwischen Haltemoment und Schrittauflösung. Das Hybriddesign, das die besten Aspekte von Schrittmotoren mit variabler Reluktanz und Permanentmagnet-Schrittmotoren kombiniert, trägt zu dieser verbesserten Drehmomentleistung bei. Dadurch eignen sie sich für Anwendungen, die sowohl ein hohes Drehmoment als auch eine präzise Steuerung erfordern, beispielsweise in der Robotik, wo der Motor seine Position gegenüber äußeren Kräften beibehalten muss.

Ein weiterer bemerkenswerter Vorteil ist die Einfachheit der Struktur des Hybrid-Schrittmotors. Aufgrund der geringeren Teileanzahl und des unkomplizierten Designs sind diese Motoren nicht nur einfacher herzustellen, sondern tendenziell auch zuverlässiger und langlebiger. Die Einfachheit ihrer Konstruktion macht Hybrid-Schrittmotoren zu einer kostengünstigen Wahl, da sie weniger Wartung erfordern und weniger anfällig für mechanische Ausfälle sind.

Darüber hinaus weisen Hybrid-Schrittmotoren einen geringen Stromverbrauch auf, was sie energieeffizient und umweltfreundlich macht. Die Konstruktionsmerkmale dieser Motoren tragen zu geringeren Leistungsverlusten und Wärmeentwicklung bei, was zu einer effizienteren Nutzung elektrischer Energie führt. Diese Eigenschaft ist besonders wichtig bei Anwendungen, bei denen die Energieeffizienz Priorität hat, wie etwa bei batteriebetriebenen Geräten, tragbaren Elektronikgeräten und anderen Anwendungen mit strengen Leistungsbeschränkungen

SIT liefert Hybrid-Schrittmotoren in einer breiten Palette von Größen, angefangen bei den kleinstenNEMA 6 Hybrid-Schrittmotorzumgrößter NEMA34-Hybrid-Schrittmotor. Teilen Sie uns einfach Ihre Anforderungen an die Motoren mit und unser Ingenieur wird versuchen, die beste Lösung für Ihre Anwendung zu finden.
