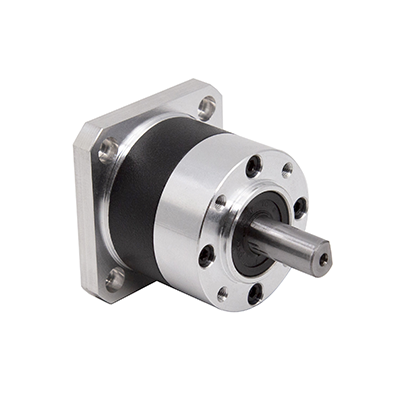

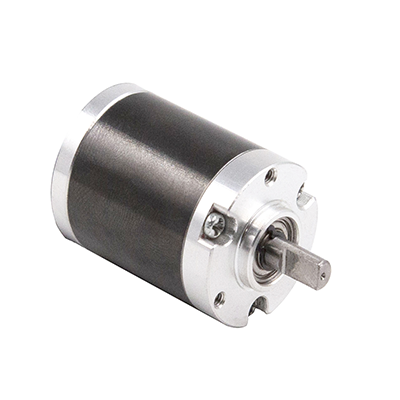

Economy-Planetengetriebe der Serie 42
Rahmengröße: Φ42mm oder 42x42mm
Getriebetyp: gerade Zähne
Schutzart des Getriebes: IP54
Eine Stufe: Verhältnis 3, 4, 5, 7, 9, 10; Spiel kleiner oder gleich 0,8 Grad; Wirkungsgrad größer oder gleich 85 %
Zweistufig: Verhältnis 15, 25, 28, 45, 50; Spiel kleiner oder gleich 1,6 Grad; Wirkungsgrad größer oder gleich 75 %
Dreistufig: Verhältnis 100, 125, 180, 225; Spiel kleiner oder gleich 2,4 Grad; Wirkungsgrad größer oder gleich 65 %
Kompatibel mit: Nema 17-Schrittmotor, runden BLDC-Motoren der Serie 42, quadratischen BLDC-Motoren der Serie 42
- Schnelle Lieferung
- Qualitätskontrolle
Anpassung möglich
Produkteinführung
Leistungsdaten
|
Bühne |
1 Stufe |
2 Stufe |
3 Stufe | ||||||||||||||
|
Verhältnis |
|
3 |
4 |
5 |
7 |
9 |
10 |
15 |
25 |
28 |
45 |
50 |
100 |
125 |
180 |
225 |
|
|
Länge L1 |
Mm |
41 |
48.5 |
58 |
|||||||||||||
|
Nennlast |
Nm |
3.5 |
10 |
15 |
|||||||||||||
|
Tragfähigkeit |
Nm |
6 |
15 |
20 |
|||||||||||||
|
Effizienz η |
% |
85% |
75% |
65% |
|||||||||||||
|
Rückschlag |
Grad |
Kleiner oder gleich 0,8 Grad |
Kleiner oder gleich 1,6 Grad |
Kleiner oder gleich 2,4 Grad |
|||||||||||||
|
Gewicht |
KG |
0.4 |
0.6 |
0.8 |
|||||||||||||
|
Betriebsumgebungstemperatur |
Grad |
-20 Grad ~90 Grad (niedrige Temperatur anpassbar) |
|||||||||||||||
|
Nenneingangsdrehzahl n1N |
U/min |
3000 |
|||||||||||||||
|
Max. Eingangsdrehzahl n1B |
U/min |
5000 |
|||||||||||||||
|
Grad des Getriebeschutzes |
IP |
54 |
|||||||||||||||
|
Schmierung |
Life-Fettschmierung |
||||||||||||||||
|
Lärm |
Db |
55dB/1m |
|||||||||||||||
|
Lebensdauer |
Std |
~20000 |
|||||||||||||||
Mechanische Dimension
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen einem einstufigen und einem mehrstufigen Planetengetriebe?
A: Ein einstufiges Planetengetriebe verfügt über einen Satz Planetenräder, während ein mehrstufiges Planetengetriebe über mehrere gestapelte Sätze Planetenräder verfügt. Mehrstufige Getriebe bieten höhere Untersetzungsverhältnisse, indem sie die Untersetzung auf mehrere Stufen aufteilen.
F: Wie lange ist die Lieferzeit Ihrer Produkte?
A: Im Allgemeinen beträgt die Produktionsvorlaufzeit unserer Getriebe etwa 30-35 Tage (bei dringenden Bestellungen können wir diese beschleunigen). Die Transportzeit hängt von der Transportmethode ab, die unsere Kunden wählen.
