Hochpräzises Planetengetriebe der Serie AE090
Typ: Planetengetriebe mit Schrägverzahnung
Schutzart des Getriebes: IP65
Verhältnis: 3, 4, 5, 7, 10 (eine Stufe)
Verhältnis: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (zweistufig)
Standardspiel P1: Weniger als oder gleich 3 Bogenminuten (eine Stufe); Weniger als oder gleich 5 Bogenminuten (zweistufig)
Standardspiel P2: Weniger als oder gleich 5 Bogenminuten (eine Stufe); Weniger als oder gleich 7 Bogenminuten (zweistufig)
Wirkungsgrad η: Größer oder gleich 95 % (eine Stufe); Größer als oder gleich 92 % (zweistufig)
- Schnelle Lieferung
- Qualitätskontrolle
Anpassung möglich
Produkteinführung

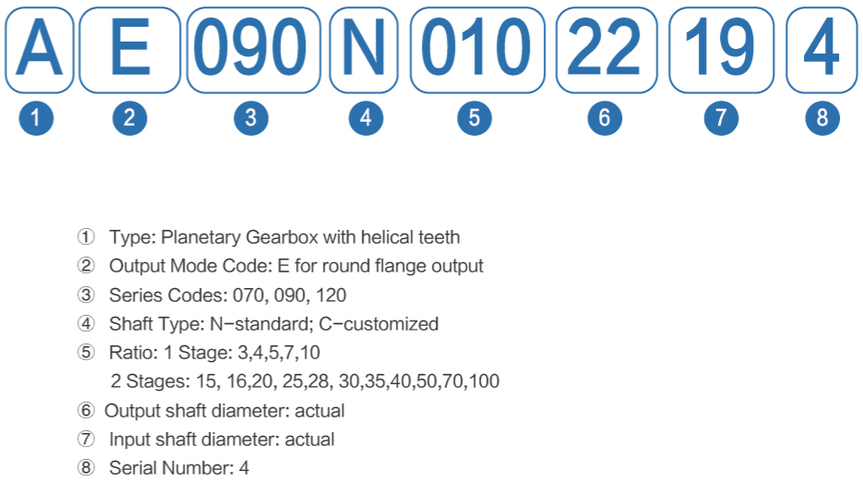

AE-Benennungsregel(Zum Beispiel: AE-090N-010-22-19-4)
Leistungsdaten
|
Technische Parameter |
1 Stufe |
2 Stufe | |||||||||||||||
|
Verhältnis |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Nennausgangsdrehmoment T2N |
Nm |
130 |
140 |
160 |
140 |
100 |
130 |
140 |
140 |
160 |
140 |
150 |
140 |
120 |
160 |
140 |
100 |
|
Not-Aus-Drehmoment T2NOT |
Nm |
3-faches Nennausgangsdrehmoment |
|||||||||||||||
|
Nenneingangsdrehzahl n1N |
U/min |
4000 |
|||||||||||||||
|
Max. Eingangsgeschwindigkeit n1B |
U/min |
8000 |
|||||||||||||||
|
Reduziertes Spiel P1 |
Bogenmin |
Kleiner oder gleich 3 |
Kleiner oder gleich 5 |
||||||||||||||
|
Standardspiel P2 |
Bogenmin |
Kleiner oder gleich 5 |
Kleiner oder gleich 7 |
||||||||||||||
|
Torsionssteifigkeit |
Nm/arcmin |
14 |
|||||||||||||||
|
Max. Biegemoment F2rB |
N |
2985 |
|||||||||||||||
|
Max. Axiallast F2aB |
N |
1625 |
|||||||||||||||
|
Lebensdauer |
Std |
20000 |
|||||||||||||||
|
Effizienz η |
% |
Größer oder gleich 95 % |
Größer oder gleich 92 % | ||||||||||||||
|
Betriebstemperatur |
Grad |
-10 Grad ~90 |
|||||||||||||||
|
Schmierung |
Synthetische Schmieröle |
||||||||||||||||
|
Grad des Getriebeschutzes |
Schutzart IP65 |
||||||||||||||||
|
Montageposition |
alle Richtungen |
||||||||||||||||
|
Geräuschpegel n=3000 U/min, ohne Last, 50 cm |
dB(A) |
62 |
62 |
60 |
58 |
58 |
60 |
60 |
59 |
59 |
58 |
58 |
58 |
57 |
57 |
57 |
57 |
|
Massenträgheitsmomente J1 |
kg.cm2 |
0.61 |
0.48 |
0.47 |
0.45 |
0.44 |
0.13 |
0.14 |
0.13 |
0.13 |
0.14 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
Mechanische Dimension
Passende Motorgröße
| AE090-Serie | Bühne | Verhältnis | Durchmesser der Abtriebswelle | Durchmesser der Eingangswelle | Durchmesser x Länge der Motorwelle/Durchmesser und Höhe der Führung am Motor/Anzahl – Durchmesser – Abstand der Befestigungslöcher |
| Eine Bühne | 3/4/5/7/10 | 22 | 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
|
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×35/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| Zweistufig |
15/16/20/25/28/ 30/35/40/50/70/100 |
22 | 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
|
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 |
Häufig gestellte Fragen
F: Können Planetengetriebe in rauen Umgebungen betrieben werden?
A: Planetengetriebe können für den Betrieb in einer Vielzahl von Umgebungen ausgelegt werden, einschließlich rauer Bedingungen wie hohen Temperaturen, extremen Vibrationen oder staubigen Umgebungen. Bei solchen Anwendungen sind die richtige Abdichtung und Materialauswahl wichtige Aspekte.
F: Sind Planetengetriebe für Hochgeschwindigkeitsanwendungen geeignet?
A: Ja, Planetengetriebe können für Hochgeschwindigkeitsanwendungen ausgelegt werden, indem geeignete Getriebematerialien, Lager und Schmierung ausgewählt werden, um einen reibungslosen Betrieb zu gewährleisten und den Verschleiß zu minimieren.
F: Sind Planetengetriebe kompakt?
A: Ja, Planetengetriebe sind im Vergleich zu anderen Getriebetypen für ihre kompakte Größe bekannt. Die Konstruktion eines Planetengetriebes ermöglicht eine hohe Untersetzung oder Übersetzung bei relativ kleinem Bauraum. Die Kompaktheit wird durch die Lastverteilung auf mehrere Zahnräder erreicht, darunter Sonnenrad, Planetenräder und Hohlrad. Die Anordnung dieser Zahnräder in einer Planetenkonfiguration trägt dazu bei, die Gesamtgröße des Getriebes zu minimieren.
F: Kann ein Planetengetriebe mit anderen Getriebetypen kombiniert werden?
A: Ja, ein Planetengetriebe kann mit anderen Getriebetypen kombiniert werden, um komplexere und vielseitigere Getriebesysteme zu schaffen. Diese Kombination ermöglicht eine erweiterte Funktionalität und Anpassung an spezifische Anwendungsanforderungen.
