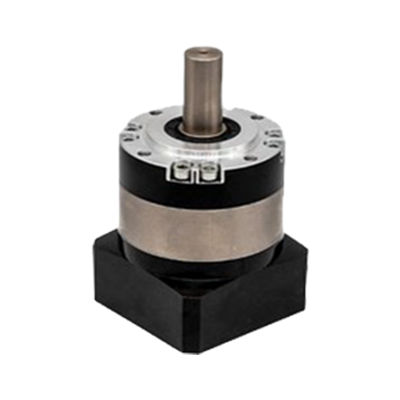

Präzisions-Planetengetriebe der Serie PRE120
Typ: Planetengetriebe mit gerader Verzahnung
Schutzart des Getriebes: IP65
Eine Stufe: Verhältnis 3, 4, 5, 7, 10; Spiel kleiner oder gleich 10 Bogenminuten; Wirkungsgrad größer oder gleich 97 %
Zweistufig: Verhältnis 12, 15, 16, 20, 25, 28, 35, 40, 50, 70; Spiel kleiner oder gleich 18 Bogenminuten; Wirkungsgrad größer oder gleich 94 %
Dreistufig: Verhältnis 100, 125, 140, 175, 200, 250; Spiel Weniger als oder gleich 25 Bogenminuten; Wirkungsgrad größer oder gleich 90 %
- Schnelle Lieferung
- Qualitätskontrolle
Anpassung möglich
Produkteinführung

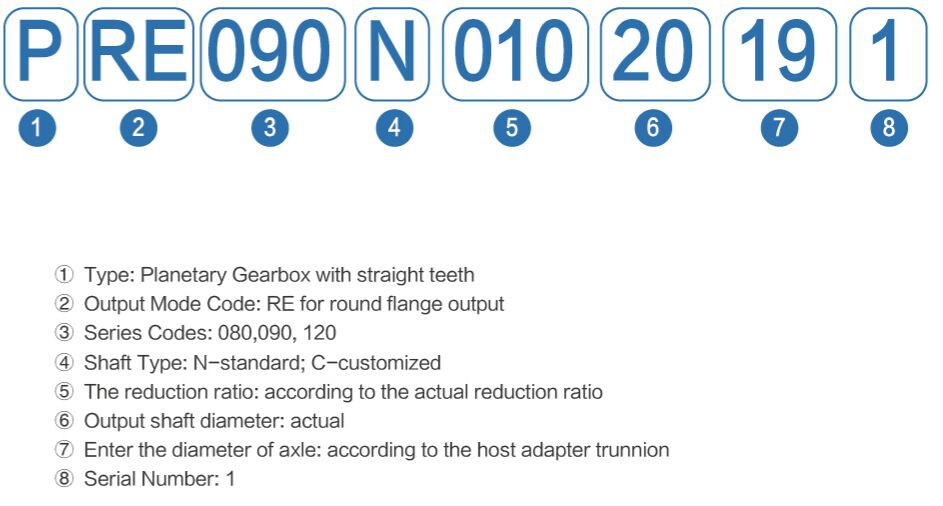

PRE-Benennungsregel(Zum Beispiel: PRE-090N-010-20-19-1)
Leistungsdaten
|
Technische Parameter |
1 Stufe |
2 Stufe |
3 Stufe | |||||||||||||||||||
|
Verhältnis |
3 |
4 |
5 |
7 |
10 |
12 |
15 |
16 |
20 |
25 |
28 |
35 |
40 |
50 |
70 |
100 |
125 |
140 |
175 |
200 |
250 |
|
|
Nennausgangsdrehmoment T2N |
Nm |
51 |
72 |
76 |
91 |
74 |
68 |
72 |
68 |
68 |
72 |
68 |
72 |
68 |
72 |
86 |
65 |
69 |
65 |
69 |
65 |
69 |
|
Not-Aus-Drehmoment T2NOT |
Nm |
3-faches Nennausgangsdrehmoment |
||||||||||||||||||||
|
Nenneingangsdrehzahl n1N |
U/min |
3000 |
||||||||||||||||||||
|
Max. Eingangsgeschwindigkeit n1B |
U/min |
6000 |
||||||||||||||||||||
|
Standardspiel P2 |
Bogenmin |
Kleiner oder gleich 10 |
Kleiner oder gleich 18 |
Kleiner oder gleich 25 | ||||||||||||||||||
|
Torsionssteifigkeit |
Nm/arcmin |
12 |
||||||||||||||||||||
|
Max. Biegemoment F2rB |
N |
3780 |
||||||||||||||||||||
|
Max. Axiallast F2aB |
N |
1890 |
||||||||||||||||||||
|
Lebensdauer |
Std |
20000 |
||||||||||||||||||||
|
Effizienz η |
% |
Größer oder gleich 97 % |
Größer oder gleich 94 % |
Größer oder gleich 90 % | ||||||||||||||||||
|
Betriebstemperatur |
Grad |
-10 Grad ~90 Grad |
||||||||||||||||||||
|
Schmierung |
Synthetische Schmieröle |
|||||||||||||||||||||
|
Grad des Getriebeschutzes |
Schutzart IP65 |
|||||||||||||||||||||
|
Montageposition |
alle Richtungen |
|||||||||||||||||||||
|
Geräuschpegel( n=3000rpm, |
dB(A) |
65 |
||||||||||||||||||||
|
Massenträgheitsmomente J1 |
kg.cm2 |
0.31 |
0.27 |
0.26 |
0.25 |
0.25 |
0.25 |
0.26 |
0.27 |
0.26 |
0.26 |
0.25 |
0.26 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
Mechanische Dimension
Passende Motorgröße
|
PRE120-KARTON Serie |
Bühne | Verhältnis | Durchmesser der Abtriebswelle | Durchmesser der Eingangswelle | Durchmesser x Länge der Motorwelle/Durchmesser und Höhe der Führung am Motor/Anzahl – Durchmesser – Abstand der Befestigungslöcher |
| Eine Bühne | 3/4/5/7/10 | 25 | 22/24 | Φ22×58/Φ110×6/4-Φ9-Φ145 | |
| Φ24×58/Φ110×6/4-Φ9-Φ145 | |||||
| Zweistufig |
12/15/16/20/25/28/ 35/40/50/70 |
25 | 22/24 | Φ22×58/Φ110×6/4-Φ9-Φ145 | |
| Φ24×58/Φ110×6/4-Φ9-Φ145 | |||||
| Dreistufig | 100/125/140/175/200/250 | 25 | 22/24 | Φ22×58/Φ110×6/4-Φ9-Φ145 | |
| Φ24×58/Φ110×6/4-Φ9-Φ145 |
Häufig gestellte Fragen
F: Können Planetengetriebe für bestimmte Anwendungen angepasst werden?
A: Ja, Planetengetriebe können an spezifische Anwendungsanforderungen angepasst werden, wie z. B. unterschiedliche Übersetzungsverhältnisse, Eingangs- und Ausgangskonfigurationen, Montageoptionen und Umweltaspekte.
F: Welche Sicherheitsmerkmale sollten bei der Verwendung eines Planetengetriebes berücksichtigt werden?
A: Zu den Sicherheitsfunktionen können Überlastschutzmechanismen, Not-Aus-Systeme und geeignete Schutzvorrichtungen gehören, um den Zugang zu verhindern.
F: Wie schneidet Ihre Fabrik bei der Qualitätskontrolle ab?
A: Qualität hat Priorität. Wir legen stets großen Wert auf die Qualitätskontrolle vom Anfang bis zum Ende der Produktion. Jedes Produkt wird sorgfältig getestet, bevor es für den Versand verpackt wird.
F: Sind Sie ein Hersteller, ein Handelsunternehmen oder ein Dritter?
A: Wir sind ein Hersteller und unser Unternehmen wurde 1999 gegründet.
F: Wo befindet sich Ihre Fabrik?
A: Unsere Fabrik befindet sich in der Stadt Changzhou, Provinz Jiangsu, China.
F: Wie kann ich Ihre Fabrik erreichen?
A: Unsere Fabrik liegt günstig in der Nähe des Flughafens Shanghai Hongqiao. Gerne holen wir Sie bei Ihrer Ankunft vom Flughafen ab.
